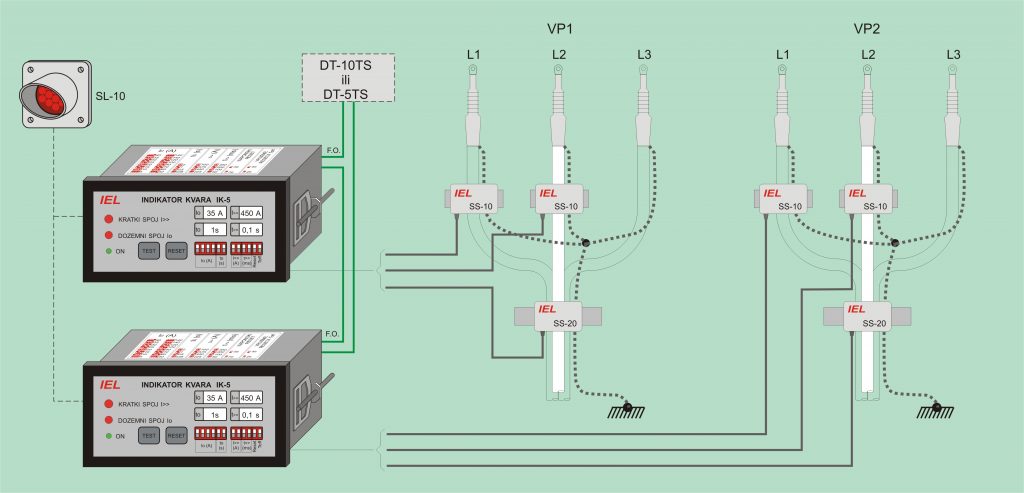

Indikator kvara IK-5 koristi se za detekciju i indikaciju dozemnog i kratkog spoja u uzemljenim mrežama odnosno u trafostanicama 10(20)/0,4 kV sa ili bez daljinskog vođenja. Indikator kvara IK-5 nalazi se u srednjenaponskoj sklopnoj aparaturi, a sastoji se od lokalnog panela (1 kom/vodnom polju) i detektora kvara (3 kom/vodnom polju). Kao detektori kvara koriste se nekonvencionalni strujni senzori.

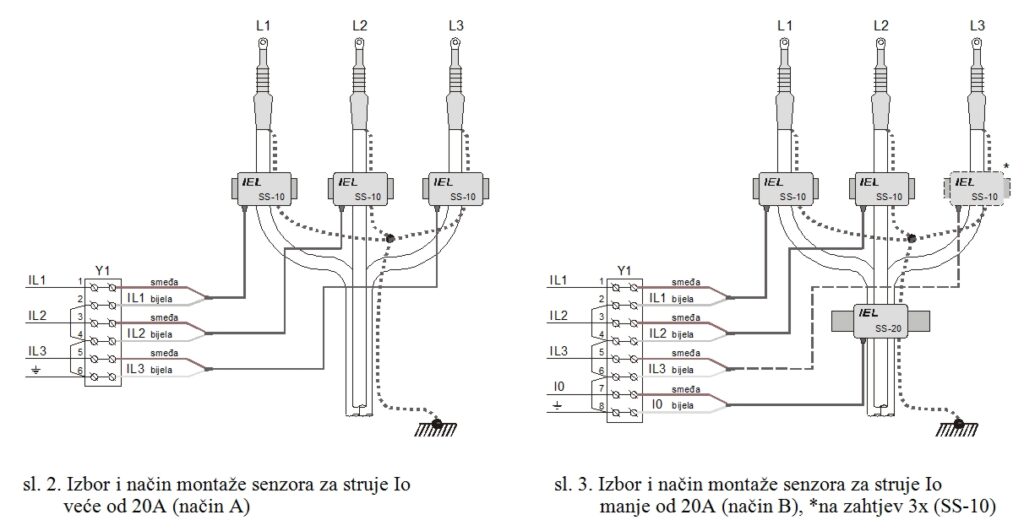

Ovisno o veličini struje dozemnog spoja koriste se dva načina detekcije kvara prikazano na slikama 2 i 3. Ukoliko su struje dozemnog spoja veće od 20A koristi se način A (sl. 2.) tj. na svaki od tri kabela postavlja se jedan senzor tip SS-10. Kada je potrebna veća osjetljivost tj. za struje dozemnog spoja manje od 20A koristi se način B (sl. 3.) odnosno na dva kabela postavljaju se senzori tip SS-10 a senzor tip SS-20 obuhvaća sva tri kabela.
[showhide type=”opis” more_text=”Prikaži više” less_text=”Sakrij prikaži više”]
Prilikom pojave kvara senzori i indikator kvara detektiraju, indiciraju i registriraju kvar prije nego što zaštita voda isključi vod u kvaru. Indikator kvara IK-5 indicira vrstu kvara (kratki spoj ili dozemeni spoj) i mjesto kvara (vodno polje) lokalno na LED elementima lokalnog panela. Prilikom pojave kvara osim lokalne indikacije kvara na panelu postoji mogućnost (opcija) ugradnje dodatne signalizacije signalnom lampom SL-10 (na vanjskom zidu trafostanice) koja je lako uočljiva i sa veće udaljenosti. Parametrizacija uređaja (definiranje struja dozemnog i kratkog spoja, način i vrijeme reseta , vrijeme prorade indikatora itd.) izvodi se vrlo jednostavno pomoću mikro preklopki. Ukoliko se želi osim lokalne i daljinska indikacija kvara te kontinuirano mjerenje struje moguće je Indikatore kvara IK-5 povezati komunikacijom sa uređajima za daljinsko mjerenje i signalizaciju. Ovisno o stupnju složenosti SN mreže moguće je ove indikatore koristiti u trafostanicama bez daljinskog vođenja ili sa uređajima za daljinsko mjerenje i signalizaciju kao što su npr. LT-10, DT-10TS itd. Za izolirane kabelske mreže koriste se usmjereni indikatori kvara IK-20.
- detekcija dozemnog (Io) i kratkog spoja (I») po vodnom polju u uzemljenoj mreži
- indikacija vrste kvara (Io ili I»)
- dva tipa senzora (SS-10 i SS-20) ovisno o osjetljivosti dozemnog spoja
- vrlo jednostavna parametrizacija pomoću mikro preklopki prema potrebi i na terenu
- vlastito besprekidno napajanje uređaja pri napajanju iz pomoćnog napona
- daljinsko mjerenje struje i signalizacija kvara pomoću Lokalnog terminala LT-10
- male dimenzije omogućuju direktnu ugradnju u srednjenaponsku sklopnu aparaturu
- kombinacija Indikatora kvara IK-5 u stanicama sa Lokalnim terminalom LT-10 te Indikatora kvara IK-10 u stanicama sa Daljinskim terminalom DT-10S pružaju mogućnost brze detekcije mjesta kvara, rekonfiguraciju mreže, brzi popravak tj. povećanu raspoloživost mreže
